380v电加热管接线图

点击数:63发布:22-08-20 来源: 盐城华赫

380V电加热管有3种接线方式,分别是:并联、三角形接法(角接)、Y型接线法(星型接法)。

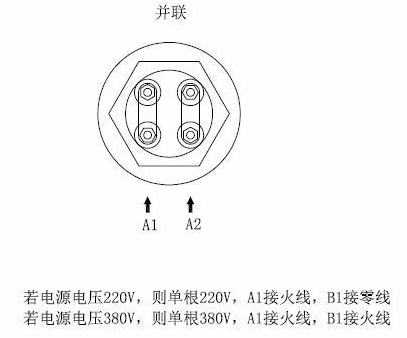

并联

并联.

并联的时候单根管子的电压与最终接好后接的总电压是相等的。可以用任意一侧作为接线点:如图所示。

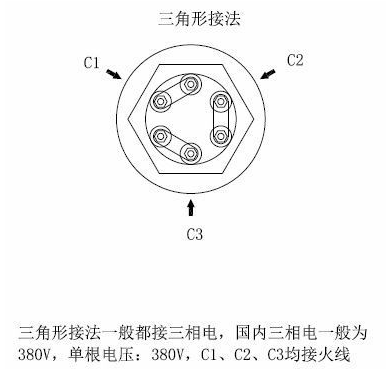

三角形接法(角接)

三角形接法.

三角形接法的时候,是指加热管的每根管子接线端子,首尾相连,然后形成3组,最终接线。三角形接法的时候,相电压=总电压

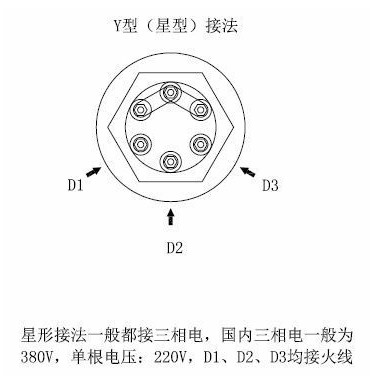

Y型接线法(星型接法)

Y型接线法.

星型接法的时候,是将加热管的一侧接线柱都连成一排,另外一侧的接线柱分成3组接线点然后接线。星型接法的时候,相电压=总电压/√3(√3及1.732数值)

如,总电压为380V,那么相电压380/1.732大约就是220V。

380v电加热管接线图就介绍到这里,380v电加热管接线常用三角形接线或星型接线,对电加热管接线有不明白的可以参考下。
